Фильтр-грязевик механической очистки (ФГМО-Г)



Производимые нашей компанией фильтры-грязевики относятся к категории аппаратов, в которых реализован принцип инерционно-гравитационного распределения потоков воды внутри аппарата и предназначены для высоко эффективной очистки различных технологических потоков воды от механических, взвешенных и всплывающих примесей без использования фильтрующих материалов.



Существующие в системах оборотного водоснабжения (на ТЭЦ, ГРЭС, котельных, ЦТП, внутридомовых системах отопления, водооборотных циклах промышленных производств) типовые средства очистки воды, представляющие собой различные модификации сетчатых фильтров, не обеспечивают необходимую степень очистки воды от механических примесей и, тем более, взвешенных веществ, которые сетчатые аппараты не улавливают вовсе. Это приводит к заносу отложениями технологического оборудования, водогрейных котлов, систем отопления и горячего водоснабжения. При этом существенно ухудшается качество горячей воды по содержанию взвешенных веществ.



Установка грязевика данной конструкции на обратной линии теплосети позволяет резко увеличить продолжительность межремонтного цикла, снизить количество химических очисток котлов, уменьшить расход электроэнергии на перекачку теплоносителя через котлы и увеличить коэффициент теплопередачи. Также имеется большой положительный опыт эксплуатации грязевика на ЦТП, внутридомовых системах отопления, технологических водооборотных циклах промышленных производств, оборотного водоснабжения.



Конструкция грязевика

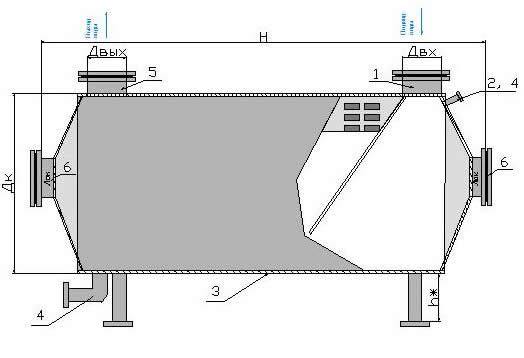

Фильтр-грязевик механической очистки (ФГМО-Г) представляет собой напорный горизонтальный цилиндрический аппарат (см. рис.), состоящий из цилиндрического корпуса (3). В корпус (3) вварены люки-лазы (6) для осмотра и ремонта грязевика. В верхней правой части грязевика вмонтирован трубопровод (1) для подвода воды на очистку. В верхней левой части грязевика вмонтирован трубопровод (5) для отвода очищенной воды. В правую боковину в верхнюю часть вмонтирован дренажный патрубок (4), который удаляет из грязевика всплывающие вещества, такие как листву, щепу, нефтепродукты и т.п., и который выполняет роль воздушника (2) при запуске аппарата.




1. Вход загрязненной воды

2. Воздушник

3. Корпус

4. Дренаж

5. Выход очищенной воды

6. Люк-ревизия
h* -высота установки грязевика



Внутри корпуса грязевика жестко смонтирован трубопровод для отвода очищенной воды. На трубопроводе имеются несколько перфорированных участков, которые закрыты эллиптическими козырьками. Суммарная площадь прорезей каждого участка рассчитывается таким образом, чтобы получить максимальный эффект улавливания загрязнений. Аналогично рассчитывается величина зазора между эллиптическими козырьками и корпусом грязевика.



В левой нижней части аппарата вмонтирован дренажный патрубок (4), который удаляет из грязевика накопившиеся загрязнения (продукты коррозии, грат, окалину, песок, камешки и т.п.).



В правой верхней части аппарата вмонтирован дренажный патрубок (4), который удаляет из грязевика накопившиеся всплывающие загрязнения (микробиологический шлам, нефтепродукты, щепу и т.п.).



Корпус грязевика установлен на опоры.



Принцип действия грязевика



Принцип действия грязевика основан на сочетании двух процессов: инерции и гравитации. Обрабатываемая вода по трубопроводу (1) подается в корпус грязевика (3), попадает на отбойный эллипс и проходит по эллиптическому сечению.



Обтекая первый эллиптический козырек, вода совершает поворот на 150 градусов и через первый перфорированный участок попадает в центральный трубопровод. Остальная часть потока воды последовательно, резко меняя направление движения и теряя скорость, также попадает в трубопровод через остальные перфорированные участки, а очищенная вода отводится к потребителю. Пространство между образующими эллиптических козырьков и центральной трубой обеспечивает режим движения среды, в результате которого осуществляется высокая степень очистки воды.



Осевшие в нижней левой части грязевика примеси периодически удаляются путем кратковременного открытия крана на дренажном патрубке. При работе грязевика отделение загрязнений происходит в результате сочетания двух процессов гравитации: естественной и за счет принудительного движения потока воды снизу вверх от первого до последнего перфорированных участков, и процесса инерции: за счет резкого изменения направления движения воды. Комбинирование процессов инерции и гравитации позволило значительно увеличить степень очистки воды от механических примесей по сравнению с существующими стандартными сетчатыми грязевиками и получить существенный экономический эффект от внедрения данного аппарата.



Технические характеристики грязевика



Размер задерживаемых частиц - > 30 мкн.

Производительность - 15-6800 м3/ч.

Потери напора - <0.2 кгс/см2.

Рабочее давление - 6 (16) кгс/см. *

Температура среды - до 150 градусов С. *

* для более высокого давления и температуры необходимо производить расчет на прочность корпуса грязевика.



Область применения грязевика



Очистка природных, сточных, оборотных и технических вод. Очистка сетевой и подпиточной воды систем центрального отопления и горячего водоснабжения. Предочистка воды перед насыпными фильтрами на водопроводных станциях и т. д.



Достоинства грязевика



1. Большая производительность и простота конструкции.

2. Отсутствие сеток и фильтрующих материалов. ФГМО-Г, в отличие от сетчатых грязевиков, не боится крупных тяжелых предметов, которые могут попадать в него из подводящего трубопровода.

3. Высокая степень очистки от механических примесей. Способность улавливания всплывающих веществ.

4. Широкая область применения.

5. Отсутствие загрязнения окружающей среды.

6. Малое гидравлическое сопротивление.

7. Невысокая стоимость.

8. Простота в обслуживании.

9. Конструкция грязевика позволяет решить глобальную проблему промывки любых трубопроводов от загрязнений с использованием максимальных скоростей промывки и минимальным сбросом самой загрязненной части промывочной воды.

10. Обеспечение надежной защиты насосов при попадании посторонних предметов в потоки воды.



За получением необходимой информации по расчетам, изготовлению и монтажу грязевика необходимо обращаться непосредственно к представителям ООО «УниверсалГидроСервис».
