Грязевик инерционно-гравитационный (ГИГ)

Фильтр-грязевик вертикальный инерционный (ФГВИ)

Фильтр-грязевик механической очистки (ФГМО)

Фильтр-грязевик механической очистки тангенциальный (ФГМО-Т)

Производимые нашей компанией фильтры-грязевики тангенциальные относятся к категории аппаратов, в которых реализован принцип центробежно инерционно-гравитационного распределения потоков воды внутри аппарата и предназначены для высоко эффективной очистки различных технологических потоков воды от механических, взвешенных и всплывающих примесей без использования фильтрующих материалов.

Существующие в системах оборотного водоснабжения (на ТЭЦ, ГРЭС, котельных, ЦТП, внутридомовых системах отопления, водооборотных циклах промышленных производств) типовые средства очистки воды, представляющие собой различные модификации сетчатых фильтров, не обеспечивают необходимую степень очистки воды от механических примесей и, тем более, взвешенных веществ, которые сетчатые аппараты не улавливают вовсе. Это приводит к заносу отложениями технологического оборудования, водогрейных котлов, систем отопления и горячего водоснабжения. При этом существенно ухудшается качество горячей воды по содержанию взвешенных веществ.

ООО «УниверсалГидроСервис» разработан и запатентован "Фильтр-грязевик вертикальный инерционный (ФГВИ)", наименование в соответствии с патентами №№ 115037, 115038, а также реализована в производстве прямая модификация данного аппарата фильтр-грязевик ФГМО, позволяющий более эффективно очищать технологические потоки воды от механических примесей с периодическим кратковременным удалением задержанных загрязнений.

Установка грязевика данной конструкции на обратной линии теплосети позволяет резко увеличить продолжительность межремонтного цикла, снизить количество химических очисток котлов, уменьшить расход электроэнергии на перекачку теплоносителя через котлы и увеличить коэффициент теплопередачи. Также имеется большой положительный опыт эксплуатации грязевика на ЦТП, внутридомовых системах отопления, технологических водооборотных циклах промышленных производств, оборотного водоснабжения.

Конструкция грязевика

Фильтр-грязевик механической очистки тангенциальный (ФГМО-Т) представляет собой напорный вертикальный цилиндрический аппарат, (см. рис.), состоящий из цилиндрического корпуса (8) с эллиптическим или конусообразным верхним и нижним днищами. В корпус (8) вварен люк-лаз (15) для осмотра и ремонта грязевика. В верхнее части корпуса тангенциально вмонтирован трубопровод (1) для подвода воды на очистку. В нижнее днище (9) вварен патрубокк (11), а в верхнюю крышку (7) патрубок (10) с краном для периодического удаления задержанных примесей. Внутри корпуса грязевика жестко смонтирован трубопровод (3) для отвода очищенной воды.

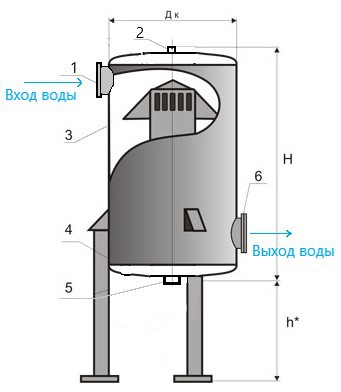

1. Вход загрязненной воды

2. Верхний дренаж

3. Корпус

4. Днище

5. Нижний дренаж

6. Выход очищенной воды

h* -высота установки грязевика

На трубопроводе имеются перфорированные участки, которые закрыты коническими козырьками. Суммарная площадь прорезей каждого участка рассчитывается таким образом, чтобы получить максимальный эффект улавливания загрязнений. Аналогично рассчитывается величина зазора между коническими козырьками и цилиндрическим корпусом. Под каждым коническим козырьком находится дополнительный перевернутый полуконус меньшего диаметра, который предназначен для лучшего распределения потоков воды и отделения загрязнений. Под нижним козырьком внутри цилиндрического корпуса (3) смонтирована коническая тарелка для создания застойной зоны в нижней части корпуса, чтобы исключить взмучивание осадка потоком воды при переменной гидравлической нагрузке.

Принцип действия

Принцип действия грязевика основан на сочетании трех процессов: инерции и гравитации естественной и принудительной, и центростребежной силы. Обрабатываемая вода по трубопроводу (1) подается тангенциально в корпус грязевика (3), принудительно закручивается по спирали вокруг стенки корпуса, огибает отбойный конус и принудительно разворачивается в первый перфорированный участок трубопровода под верхним конусом. Обтекая верхний конический козырек, вода теряет скорость и совершает поворот и через перфорированный участок попадает в центральный приемный трубопровод очищенной воды (6). Остальная часть потока воды последовательно, резко меняя направление движения и теряя скорость, также попадает в центральный трубопровод (6) через другие перфорированные участки, а очищенная вода отводится к потребителю. При этом под каждым конусом располагается перевернутый полуконус меньшего диаметра, который дополнительно распределяет потоки воды и отделяет механические примеси от потока чистой воды. Величина кольцевого зазора между корпусом аппарата и коническими козырьками, также величина щелей под коническими козырьками, рассчитывается таким образом, чтобы получить максимальный эффект очистки воды. Осевшие в нижней части грязевика примеси периодически удаляются путем кратковременного открытия (~10 сек) трех дренажных патрубков (4).

При работе грязевика отделение загрязнений происходит в результате сочетания двух процессов гравитации: естественной и за счет принудительного движения потока воды сверху вниз от I до последнего перфорированного участка, двух процессов инерции: за счет резкого снижения скорости потока воды и за счет резкого изменения направления движения, а также за счет центробежной силы и силы тяжести. Комбинирование процессов инерции и гравитации, а также центробежной силы, позволило значительно увеличить степень очистки воды от механических примесей по сравнению с существующими стандартными грязевиками и получить существенный экономический эффект от внедрения данного аппарата.

Грязевик может комплектоваться системой автоматики, которая включает в себя электронное реле времени и электромеханические задвижки на дренажных патрубках. Программирование электронного реле времени осуществляется эмпирическим путем, исходя из степени загрязнения воды.

Область применения

Предназначен для очистки природных, сточных, оборотных, подпиточных, а также любых технических вод от механических примесей и взвешенных веществ (от 10 мкм и выше). Также производимые нами фильтры-грязевики улавливают микробиологичей шлам, всплывающие вещества (щепу, листву, нефтепродукты и др.). Осуществляют высокоэффективную очистку сетевой и подпиточной воды систем центрального отопления и горячего водоснабжения. Снижают нагрузку при установке на предочистке на насосы, насыпные фильтры на водопроводных станциях. Защищают технологическое оборудование при установке перед градирнями и после них, перед теплообменниками. Осуществляют очистку больших расходов сетевой воды на крупных тепловых источниках и т. д.

Достоинства грязевика

1. Простота конструкции.

2. Отсутствие фильтрующих материалов.

3. Высокая степень очистки от механических примесей.

4. Широкая область применения.

5. Малое количество сточных вод и отсутствие загрязнения окружающей среды.

6. Малое гидравлическое сопротивление.

7. Невысокая стоимость.

8. Простота эксплуатации и отсутствие необходимости специального обслуживания и расходных материалов.

9. Удаление накопленных загрязнений осуществляется кратковременно без остановки работы аппарата и сети, и не зависит от его количества.

10. Отсутствие необходимости установки дублирующих аппаратов.

11. Конструкция грязевика позволяет решить глобальную проблему промывки любых трубопроводов от загрязнений с использованием максимальных скоростей промывки и минимальным сбросом самой загрязненной части промывочной воды.

12. Обеспечение надежной защиты насосов при попадании посторонних предметов в потоки воды.

13. Очистка больших расходов сетевой воды.

В настоящее время грязевики установлены и успешно эксплуатируются более чем на 400 предприятиях Российской Федерации и стран СНГ, а также на ряде котельных ГП «ТЭК СПб», в том числе на самых крупных: «Парнас» и «Коломяжская» (Установленная тепловая мощность- свыше 600 МВт). Годовая экономия, получаемая за счет снижения затрат на капитальный ремонт котлов, химические очистки и перекачку теплоносителя через котлы, а также за счет увеличения коэффициента полезного действия составляет около 100 тыс. долларов для одной котельной типа «Парнас» и «Коломяжская». Данные испытаний, свидетельствуют об эффективной работе аппарата.

Технические характеристики фильтров-грязевиков вертикальных

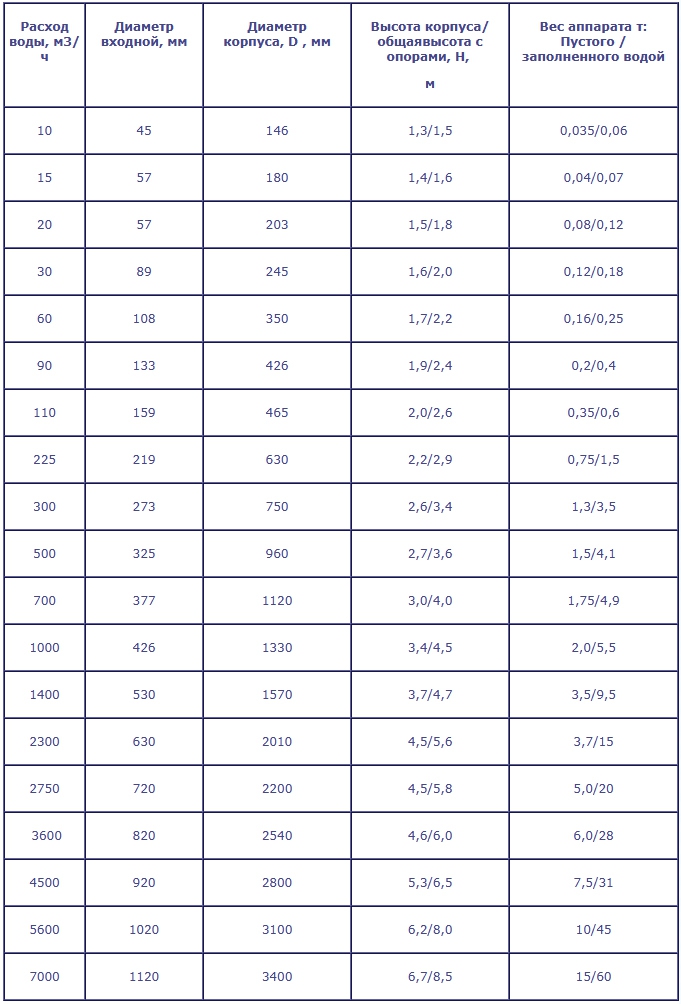

Указанные размеры аппаратов и их вес являются приблизительными и могут уточняться, после анализа параметров указанных в опросных листах заполненных Заказчиком. Все табличные значения фильтров-грязевиков справедливы для обычного исполнения (без верхней накопительной камеры с дренажами для улавливания и удаления легко всплывающих загрязнений, на рабочее давление до 6 кгс/см2 , изготовленные из черного металла с грунтованием наружной поверхности; все патрубки - под приварку).
